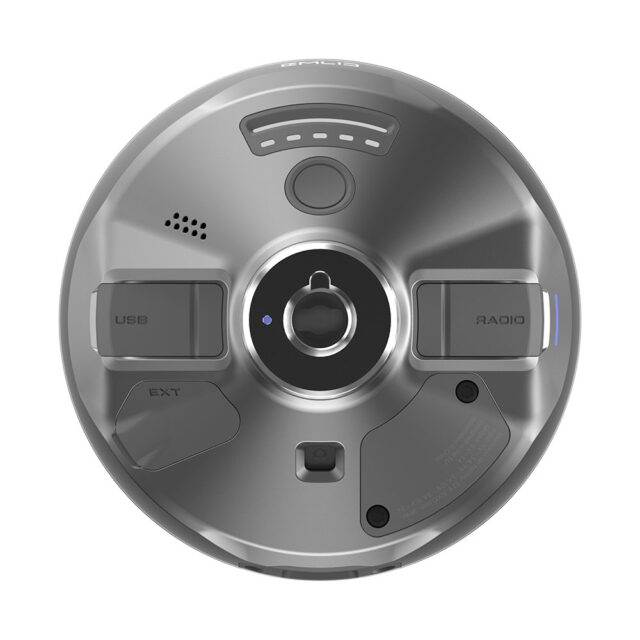

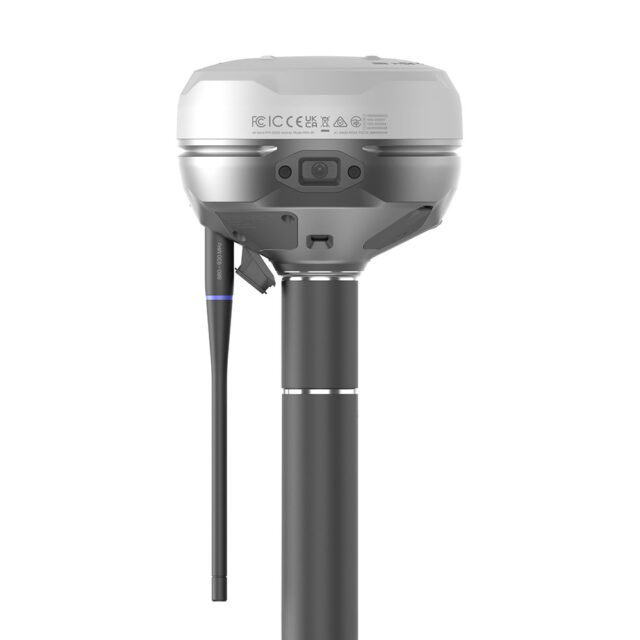

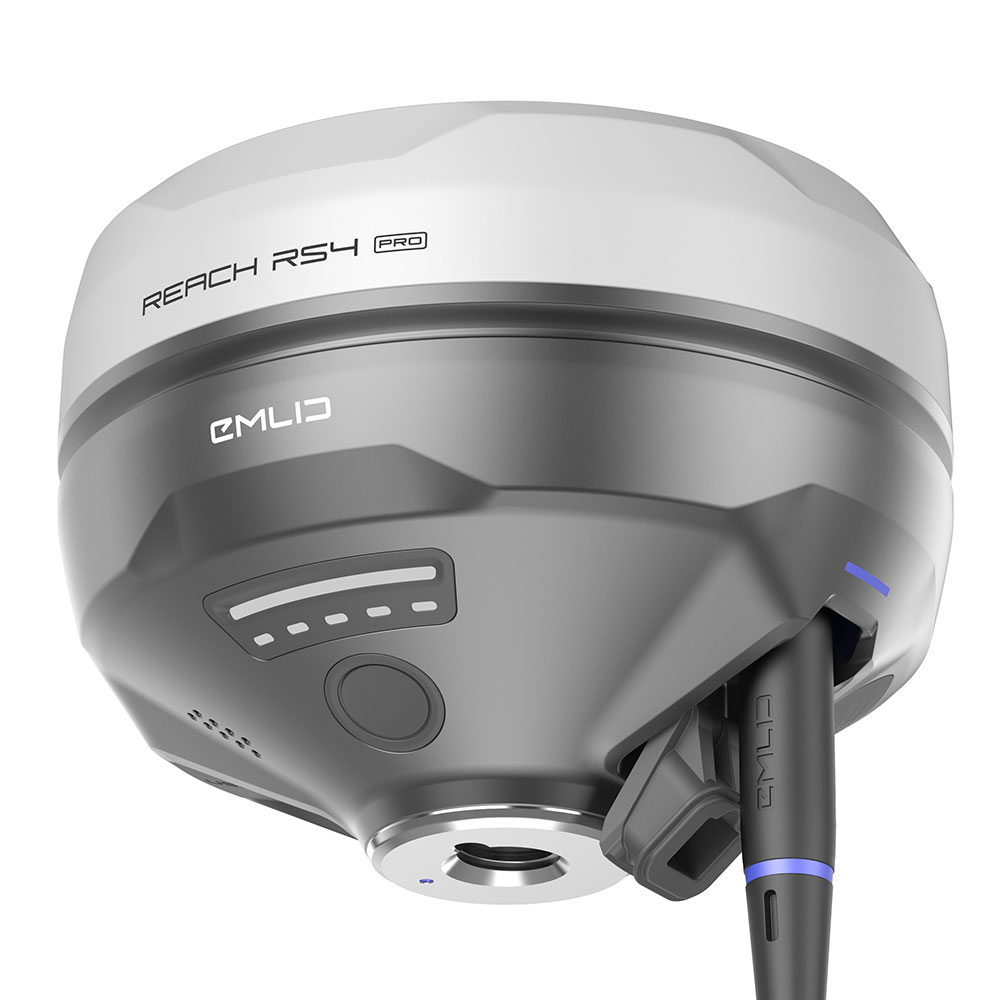

GNSS Emlid Reach RS4 Pro mit IMU und 2 Kameras

Beschreibung

Der GNSS-Empfänger Emlid Reach RS4 Pro ist der Nachfolger des bewährten GNSS-Empfängers Emlid RS3, der als erster mit einer IMU-Einheit für Messungen mit geneigter Messlatte bis zu 60° ausgestattet war. Der Emlid Reach RS4 Pro kann alle verfügbaren Satellitensysteme und Frequenzen verfolgen, einschließlich der niedrigeren L5- und L6-Bänder, die widerstandsfähiger gegen Mehrwegeffekte und Störungen sind. Mit 672 Kanälen kann er gleichzeitig mehr als 40 Satelliten verfolgen. Im Vergleich zur RS4-Version ist der Emlid Reach RS4 Pro mit 2 Full-HD-Kameras ausgestattet, die für visuelle Absteckungen und die Vermessung unzugänglicher Punkte mittels Photogrammetrie verwendet werden. All diese Funktionen gewährleisten eine zuverlässige Leistung und Genauigkeit im Zentimeterbereich.

Schnelleres Abstecken mit AR-Navigation

Mit dem RS4 Pro wird Ihre Absteckung visuell. Anstatt einfach Koordinaten und Pfeilen auf der Karte zu folgen, werden die abzusteckenden Elemente direkt über das Kamerabild gelegt, sodass Sie klar erkennen können, wo sich die abzusteckenden Punkte befinden.

Neigungskompensation der neuen Generation

Der Reach RS4 Pro liefert präzise Ergebnisse auch bei Messungen mit starker Neigung – beispielsweise erreicht eine Neigung von 30° weiterhin eine Genauigkeit von 18 mm. Die Neigungsmessung wird mit nur wenigen Bewegungen aktiviert und bleibt während der gesamten Messung stabil, wodurch Zeit gespart und eine erneute Kalibrierung, die werkseitig durchgeführt wird, überflüssig wird. Die RS4 Pro-Antenne hat keine Winkelbegrenzung für Messungen mit geneigter Messlatte.

Basis und Rover

Die RS4 Pro-Antenne ist mit einem Dual-Radio ausgestattet – UHF (450 MHz) mit 2 W Leistung und LoRa (915 MHz) mit 1 W Leistung. Die Radios ermöglichen sowohl das Senden als auch den Empfang von Korrekturdaten – das UHF-Radio unterstützt mithilfe des TRIMTALK450S-Protokolls die Verwendung mit jedem GNSS-Empfänger, der dieses Protokoll unterstützt, während das LoRa-Radio die Nutzung mit jedem Emlid-Empfänger mit LoRa-Radio ermöglicht.

Entwickelt für Leistung unter extremen Bedingungen

Das Gehäuse des RS4 Pro besteht aus einer Magnesiumlegierung, die gleichzeitig robust und leicht ist. Dieses Material wird häufig in der Luftfahrttechnik und bei High-End-Elektronik verwendet. Es bietet die perfekte Balance zwischen Widerstandsfähigkeit und geringem Gewicht und ist daher ideal für den Einsatz unter anspruchsvollen Bedingungen. Die Schutzklasse IP68 garantiert den Einsatz bei jedem Wetter, und dank der Akkulaufzeit von 16 Stunden im RTK-Modus können Sie problemlos den ganzen Tag arbeiten.

Was bietet der Emlid Reach RS4 Pro?

• 2 Kameras für visuelle Absteckung und Vermessung unzugänglicher Punkte direkt auf Fotos
• Messung und Absteckung mit geneigter Messlatte,
• ohne Notwendigkeit der Kalibrierung der IMU-Einheit,
• sehr robuste und leichte Konstruktion,
• kompakte und praktische Größe,
• beeindruckende Leistung und unschlagbare Akkulaufzeit von bis zu 16 Stunden im Rover-Modus,
• schnelle und zuverlässige Messung (schnelle und zuverlässige Bestimmung der genauen Position),
• fixe Zentimeterlösung innerhalb weniger Sekunden,
• 16 GB interner Speicher,
• drahtlose Kommunikation über Bluetooth und Wi-Fi,
• einfache Einrichtung und Verwaltung über die mobile App Emlid Flow,
• Li-Ion-Akku mit Ladezustandsanzeige,
• integriertes LTE-Modem mit nanoSIM-Steckplatz – sehr einfache und zuverlässige Internetverbindung,
• Dual-UHF- und LoRa-Radio für die Kommunikation mit der eigenen Basisstation – Empfang und Sendung,
• Möglichkeit der Verwendung als Basisempfänger (Konfiguration über das Internet möglich),
• Unterstützung der Postprocessing-Verarbeitung.

Hauptmerkmale des GNSS-Empfängers Emlid Reach RS4 Pro:

• Unterstützte Satellitensysteme:
  • GPS: L1C/A, L2C, L5,
  • GLONASS: L1OF, L2OF,
  • Galileo: E1-B/C, E5a, E6,
  • BeiDou: B1I, B1C, B2a, B3I,
  • QZSS: L1C/A, L1C/B11, L2C, L5,
  • NavIC: L1-SPS Data, L5-SPS
• Messung in verschiedenen Modi – statische Messung, RTK-Messung, als Basisstation
• 672 Kanäle
• Aktualisierungsrate: 10 Hz
• Widerstandsfähigkeit:
  • IP68-Zertifizierung
  • Betriebstemperatur: -40 °C bis +65 °C

• Genauigkeit statisch:
  • horizontal 5 mm + 0.5 ppm,
  • vertikal 10 mm + 1 ppm
• RTK-Genauigkeit (VRS):
  • horizontal 7 mm + 1 ppm,
  • vertikal 14 mm + 1 ppm

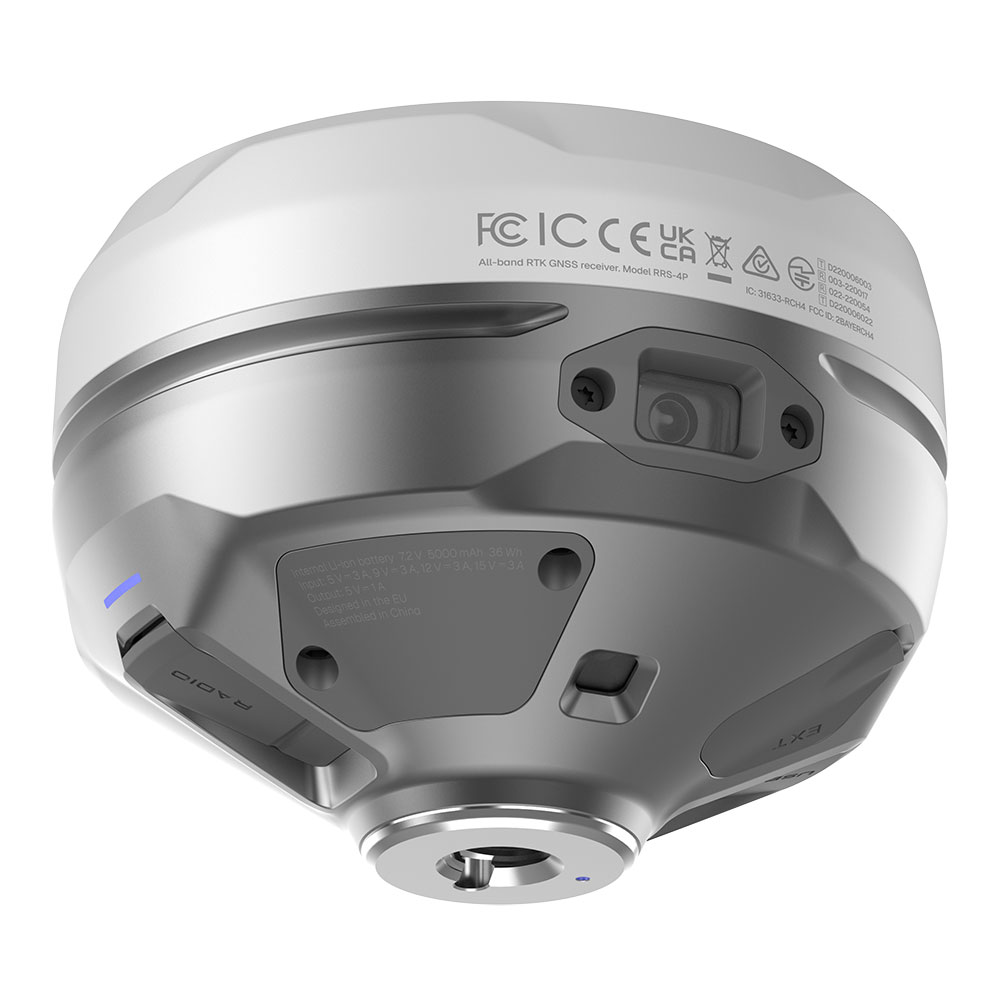

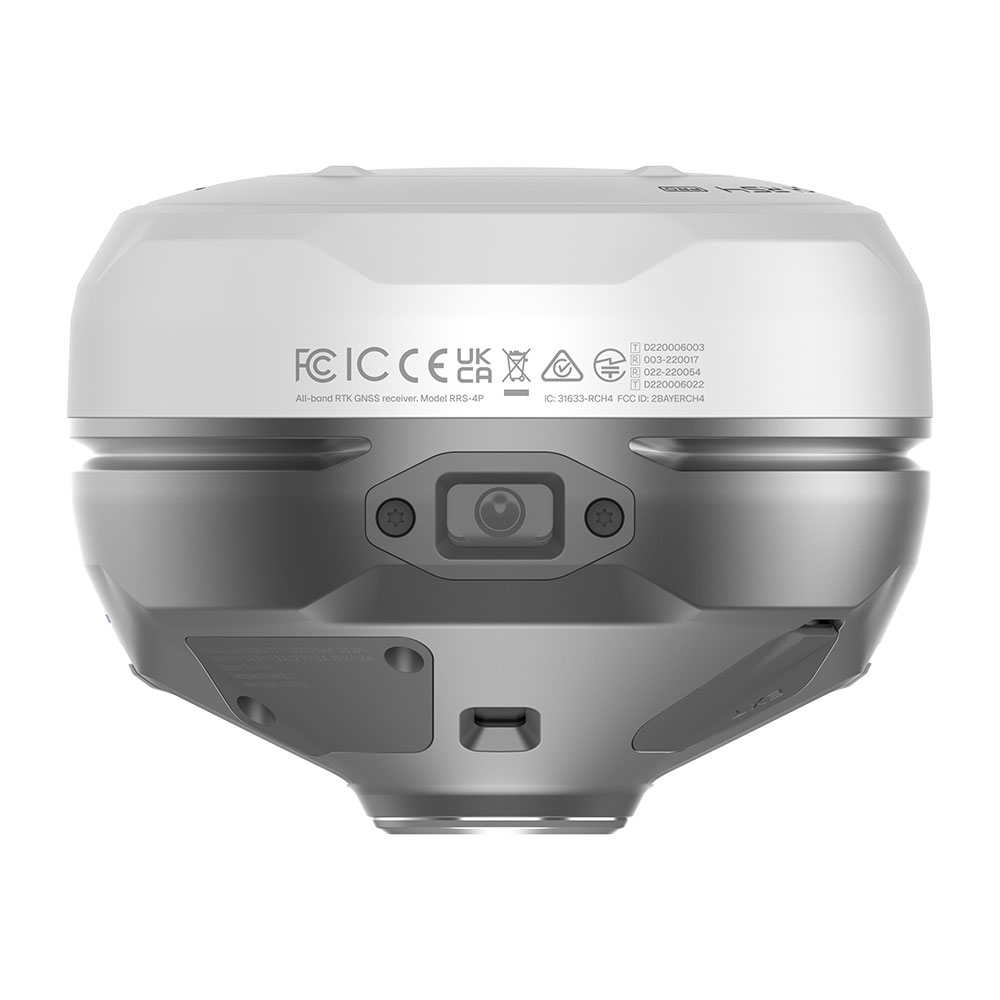

• 2 Full-HD-Kameras für visuelle Absteckung und Vermessung unzugänglicher Punkte direkt auf Fotos
  • 1/2.6 in, CMOS, Global Shutter, Full HD
  • Sichtwinkel: Frontkamera: H: 64.6°, V: 42.8°, Unterkamera: H: 63°, V: 42°
  • Videobildrate: 25 fps
• Konnektivität: LTE (nano SIM-Kartensteckplatz), Bluetooth 5.1 (BR/EDR + LE), Wi-Fi 802.11 a/b/g/n
• UHF-Radio: 410 – 470 MHz, TRIMTALK 450S-Protokoll, Empfang und Sendung
• LoRa-Radio: 868/915 MHz, maximale Reichweite 8 km unter optimalen Bedingungen
• Integrierter Akku: wiederaufladbarer Li-Ion 5000 mAh, 7.2 V, 36 Wh mit intelligenter LED-Statusanzeige, USB-C-Anschluss zum Laden, Möglichkeit zum Laden über Powerbank (5V—3A, 9V—3A, 12V—3A, 15V—3A)
• Akkulaufzeit pro Ladung 16 Stunden (RTK-Messung), 22 Stunden (statische Messungen)
• Abmessungen: 128,6 mm x 128,6 mm x 99,3 mm
• Gewicht: 920 Gramm

Lieferumfang:

• • • 1x GNSS-Empfänger Emlid Reach RS4 Pro

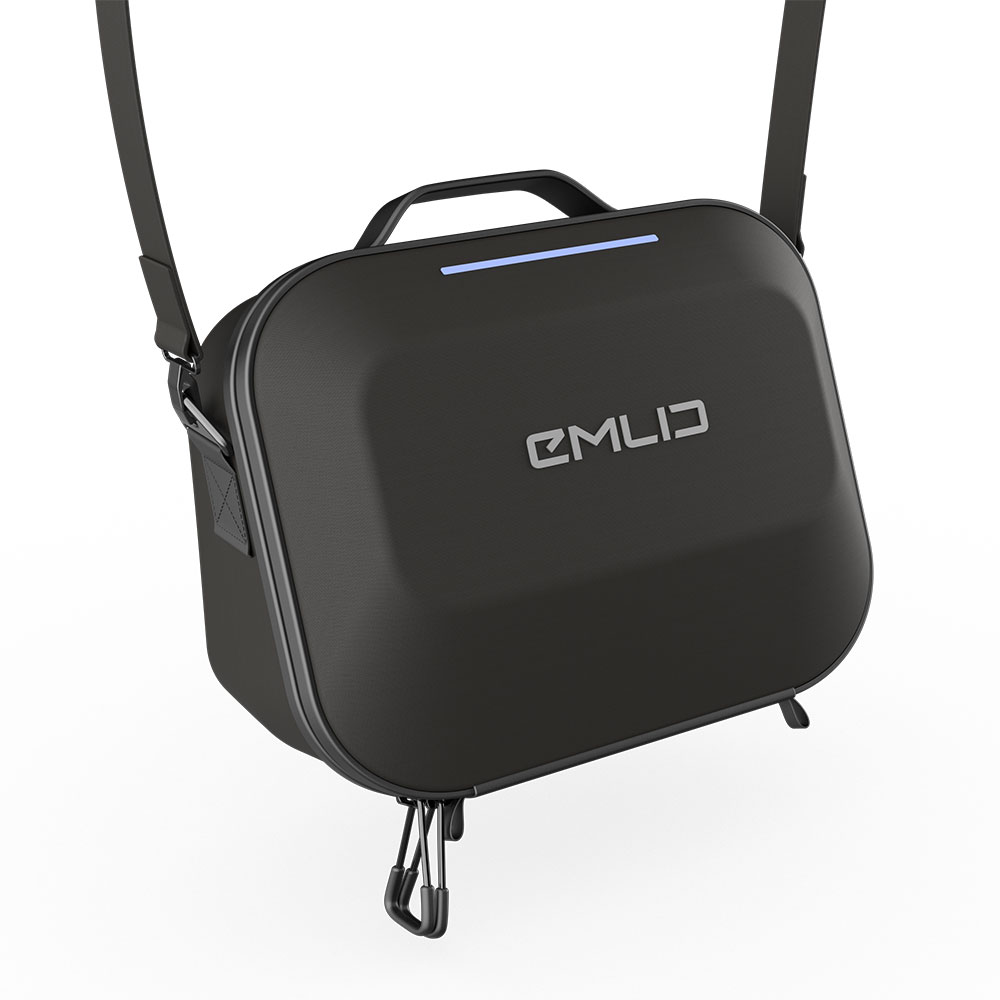

    • 1x Transportkoffer
    • 1x LoRa-Radioantenne
    • 1x UHF-Antenne
    • 1x USB-C-Kabel für Verbindung und Stromversorgung

Die Messlatte für den GNSS-Empfänger Emlid können Sie HIER erwerben.

Das Ladegerät für die GNSS-Antenne Emlid RS4 Pro können Sie HIER erwerben.

Der schützende Gummibumper ist NICHT im Lieferumfang enthalten und kann HIER erworben werden.

Der Schnellverschlussadapter ist NICHT im Lieferumfang enthalten und kann HIER erworben werden.

Die vollständige technische Spezifikation des GNSS Emlid Reach RS4 Pro finden Sie HIER.

Weitere Informationen zum GNSS Emlid Reach RS4 Pro finden Sie auf der offiziellen Website HIER.
