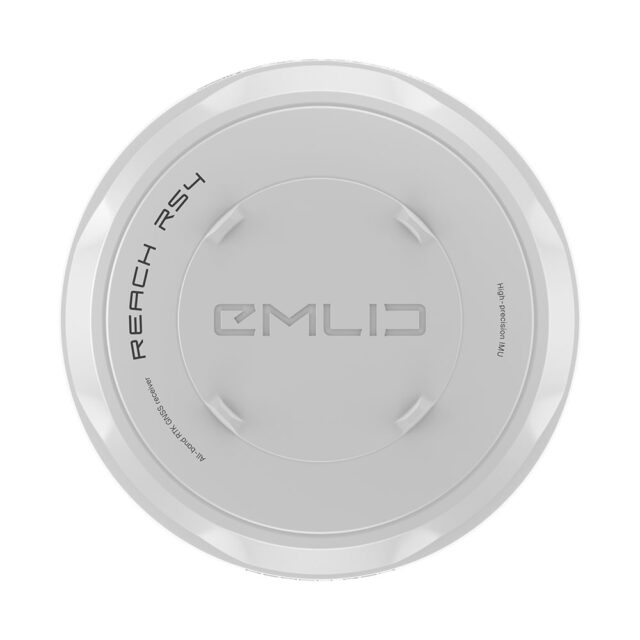

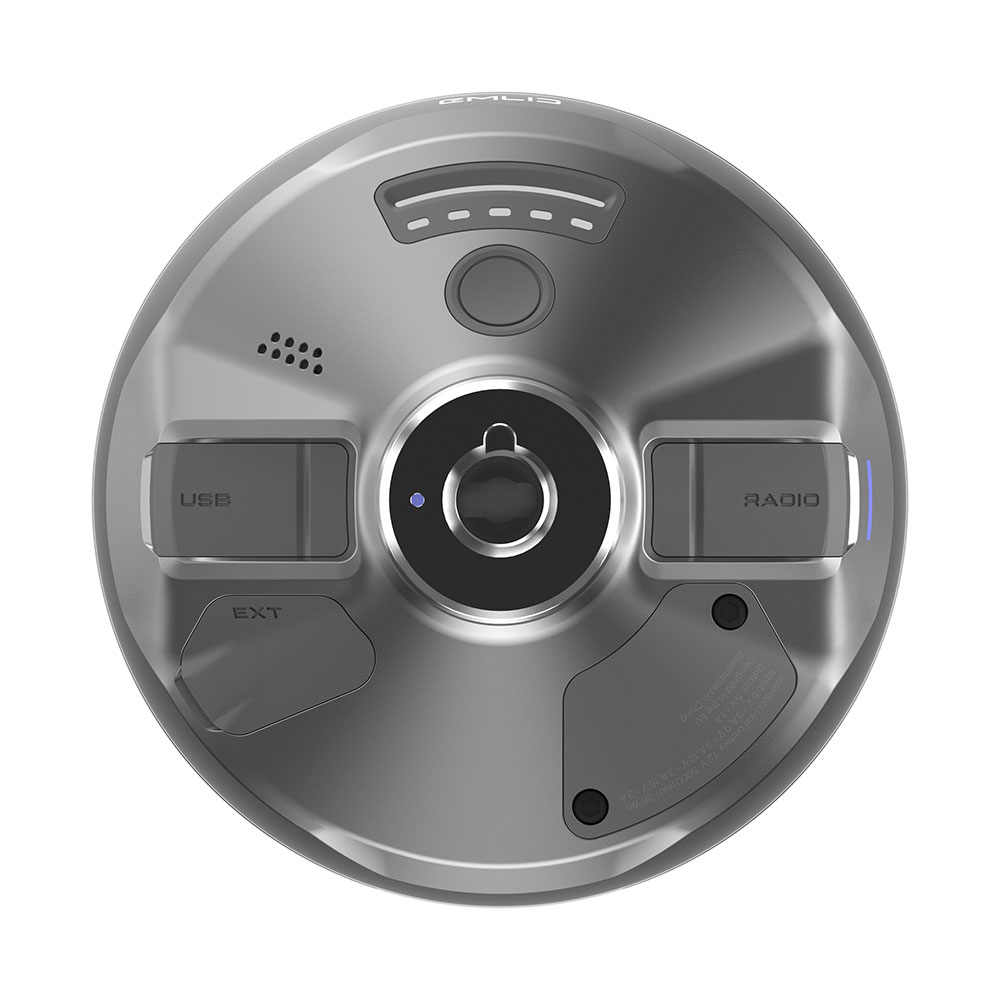

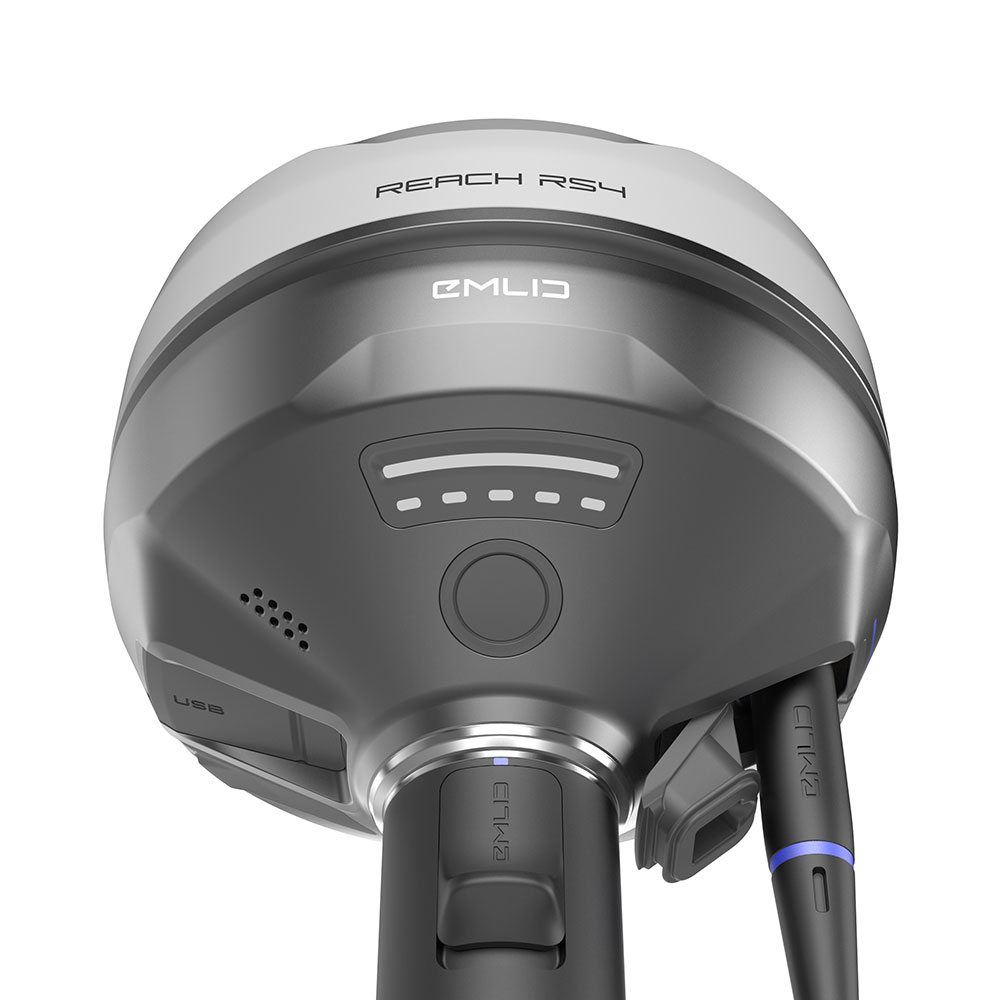

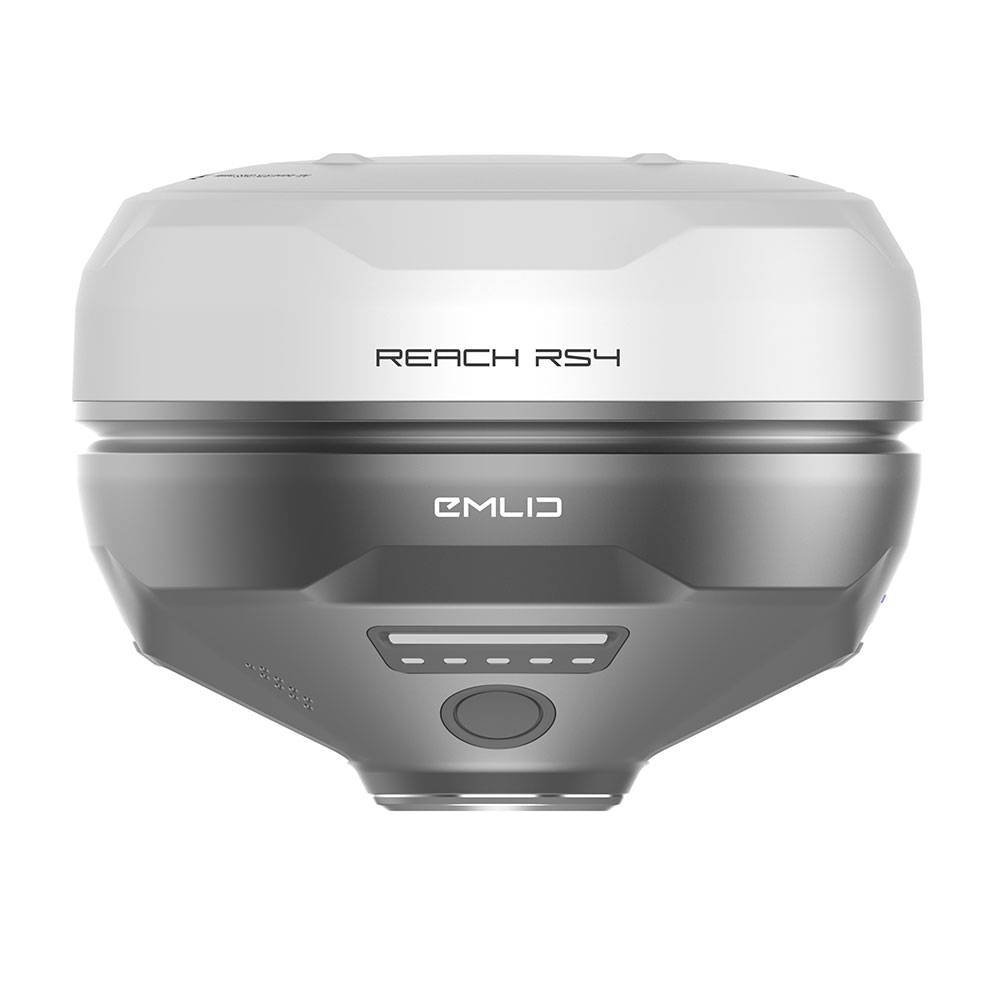

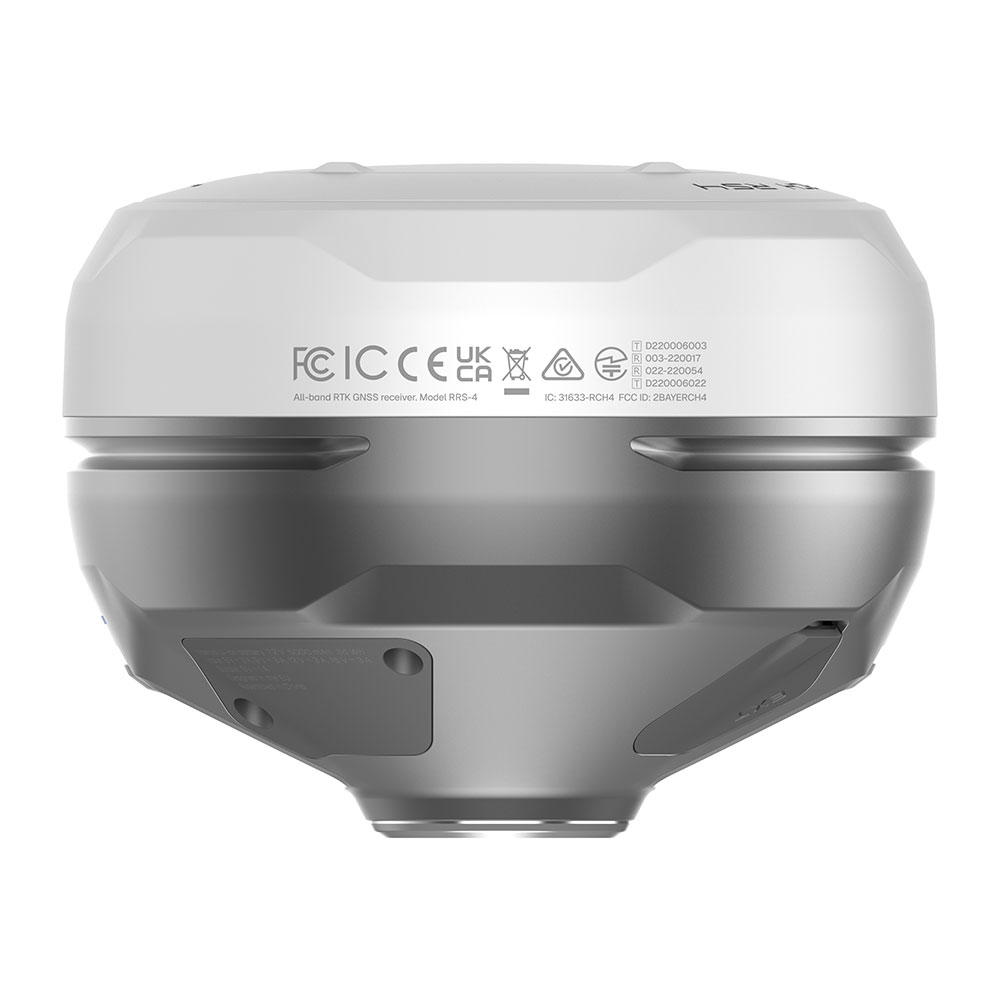

GNSS Emlid Reach RS4 mit IMU

Beschreibung

Der GNSS-Empfänger Emlid Reach RS4 ist der Nachfolger des bewährten GNSS-Empfängers Emlid RS3, der als erster mit einer IMU-Einheit für Messungen mit geneigter Stange bis zu 60° ausgestattet war. Der Emlid Reach RS4 kann alle verfügbaren Satellitensysteme und Frequenzen verfolgen, einschließlich der niedrigeren Bänder L5 und L6, die widerstandsfähiger gegen Mehrwegeeffekte und Störungen sind. Mit 672 Kanälen kann er mehr als 40 Satelliten gleichzeitig verfolgen. All diese Funktionen gewährleisten eine zuverlässige Leistung und Zentimetergenauigkeit.

Kompensation der Neigung der neuen Generation

Der Reach RS4 liefert auch bei starken Neigungen präzise Ergebnisse – beispielsweise erreicht er bei einer Neigung von 30° weiterhin eine Genauigkeit von 18 mm. Die Neigungsmessung wird mit nur wenigen Bewegungen aktiviert und bleibt während der gesamten Messung stabil, wodurch Zeit gespart und eine erneute Kalibrierung vermieden wird, die bei der Herstellung der Antenne erfolgt. Die RS4-Antenne hat keine Winkelbegrenzung für Messungen mit geneigter Stange.

Basis und Rover

Die RS4-Antenne ist mit einem Dual-Radio ausgestattet – UHF (450 MHz) mit 2 W Leistung und LoRa (915 MHz) mit 1 W Leistung. Die Funkmodule ermöglichen das Senden und Empfangen von Korrekturdaten – das UHF-Radio verwendet das TRIMTALK450S-Protokoll und ist mit jedem GNSS-Empfänger kompatibel, der dieses Protokoll unterstützt, während das LoRa-Radio die Verwendung mit jedem Emlid-Empfänger mit LoRa-Modul ermöglicht.

Für extreme Bedingungen entwickelt

Das Gehäuse des RS4 besteht aus einer Magnesiumlegierung, die sowohl robust als auch leicht ist. Dieses Material wird häufig in der Luftfahrt und in hochwertiger Elektronik verwendet. Es bietet ein perfektes Gleichgewicht zwischen Haltbarkeit und geringem Gewicht und ist daher ideal für den Einsatz unter anspruchsvollen Bedingungen. Dank der IP68-Zertifizierung ist der Betrieb bei jedem Wetter gewährleistet, und mit einer Akkulaufzeit von 16 Stunden im RTK-Modus können Sie den ganzen Tag arbeiten.

Was bietet der Emlid Reach RS4?

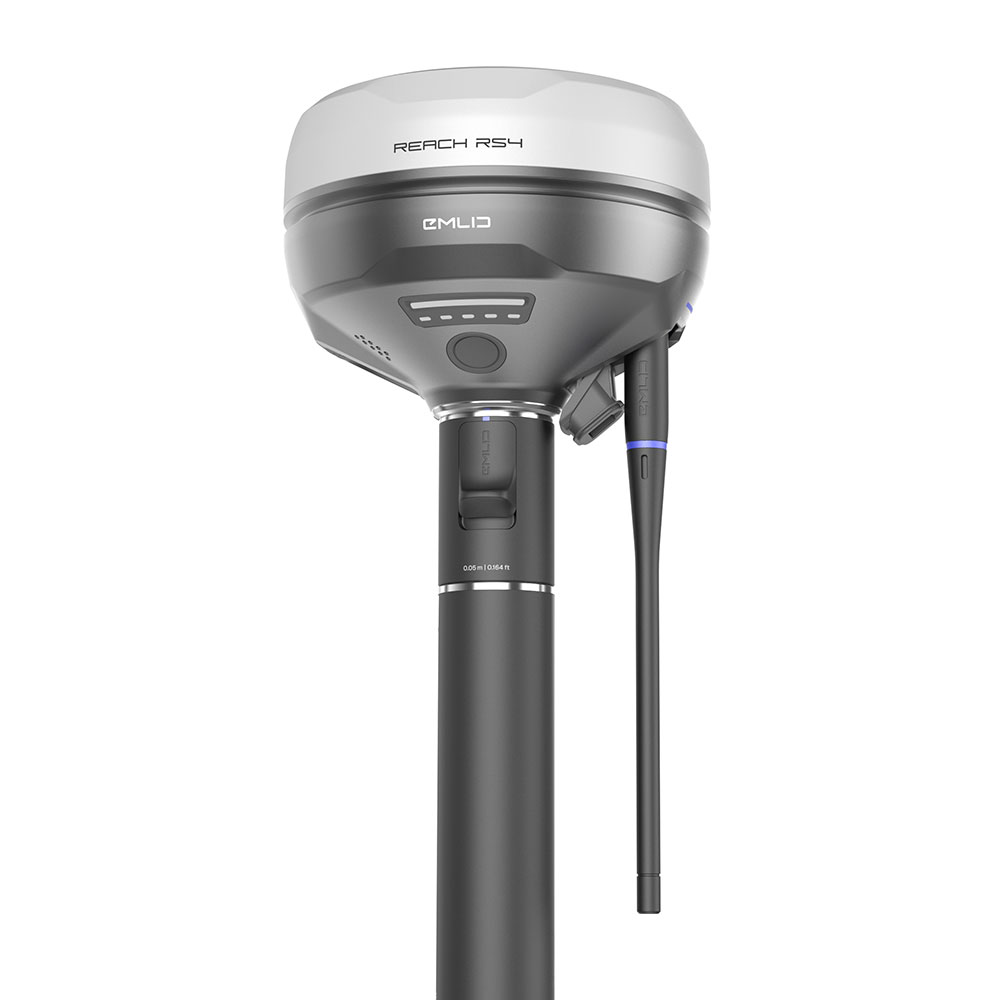

• Messung und Absteckung mit geneigter Stange,
• ohne Notwendigkeit einer IMU-Kalibrierung,
• sehr robuste und leichte Konstruktion,
• kompakte Bauweise und angenehme Größe,
• beeindruckende Leistung und bis zu 16 Stunden Akkulaufzeit im Rover-Modus,
• schnelle und zuverlässige Messung (präzise Positionsbestimmung),
• Fixlösung im Zentimeterbereich in wenigen Sekunden,
• 16 GB interner Speicher,
• drahtlose Kommunikation über Bluetooth und Wi-Fi,
• einfache Einrichtung und Verwaltung über die Emlid Flow App,
• Li-Ion-Akku mit Ladezustandsanzeige,
• integriertes LTE-Modem mit nanoSIM-Slot – sehr einfache und zuverlässige Internetverbindung,
• Dual UHF- und LoRa-Funk für Kommunikation mit eigener Basis – Senden und Empfangen,
• als Basisstation verwendbar (konfigurierbar über das Internet),
• Unterstützung für Postprocessing.

Hauptmerkmale des GNSS-Empfängers Emlid Reach RS4:

• Unterstützte Satellitensysteme:
  • GPS: L1C/A, L2C, L5,
  • GLONASS: L1OF, L2OF,
  • Galileo: E1-B/C, E5a, E6,
  • BeiDou: B1I, B1C, B2a, B3I,
  • QZSS: L1C/A, L1C/B11, L2C, L5,
  • NavIC: L1-SPS Data, L5-SPS
• Messmodi: statische Messung, RTK-Messung, Basisstation
• 672 Kanäle
• Aktualisierungsrate: 10 Hz
• Robustheit:
  • IP68-Zertifizierung
  • Betriebstemperatur: -40 °C bis +65 °C

• Statische Genauigkeit:
  • horizontal 5 mm + 0,5 ppm,
  • vertikal 10 mm + 1 ppm
• RTK-Genauigkeit (VRS):
  • horizontal 7 mm + 1 ppm,
  • vertikal 14 mm + 1 ppm
• Konnektivität: LTE (nanoSIM-Slot), Bluetooth 5.1, Wi-Fi 802.11 a/b/g/n
• UHF-Funk: 410–470 MHz, TRIMTALK 450S Protokoll
• LoRa-Funk: 868/915 MHz, Reichweite bis zu 8 km unter optimalen Bedingungen
• Akku: 5000 mAh Li-Ion, USB-C Laden, Powerbank-Unterstützung
• Akkulaufzeit: 16 Stunden (RTK), 22 Stunden (statisch)
• Abmessungen: 128,6 × 128,6 × 99,3 mm
• Gewicht: 920 Gramm

Lieferumfang:

• 1× GNSS-Empfänger Emlid Reach RS4
• 1× Transporttasche
• 1× LoRa-Antenne
• 1× UHF-Antenne
• 1× USB-C-Kabel

Messstange: HIER
Schnellladeadapter: HIER
Schutz-Bumper: HIER
Schnellwechseladapter: HIER

Die vollständige technische Spezifikation des GNSS Emlid Reach RS4 finden Sie HIER.

Weitere Informationen finden Sie auf der offiziellen Seite HIER.
